物联网标识体系 Ecode 应用指南
前言
本标准按照 GB/T 1.1—2009 给出的规则起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。
本标准由全国物品编码标准化技术委员会（SAC/TC287）提出并归口。
本标准起草单位：中国物品编码中心、北京邮电大学、内蒙古自治区标准化院、北京东方捷码科技开发中心、中国民航信息网络股份有限公司、深圳市标准技术研究院、北京交通大学。
本标准主要起草人：罗秋科、李素彩、陆月明、韩树文、郭子裕、左金鑫、郭哲明、李雨蓉、曹志伟、房艳、王佩、李健华、杜景荣、智慧、徐立峰、王东滨、曹若菌、李瑾、张铎。
Ecode 标识应用指南
1 范围
本标准给出了物联网标识体系 Ecode 标识需要考虑的因素、应用架构、编码结构、数据载体与存储、标识应用、管理机制、安全机制的指南。
本标准适用于物联网标识体系中，Ecode 标识应用体系的建立涉及的各方。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 12905 条码术语
GB/T 18347 128条码
GB/T 31866 物联网标识体系 物品编码 Ecode
GB/T 35419 物联网标识体系 Ecode 在一维条码中的存储
GB/T 35420 物联网标识体系 Ecode 在二维码中的存储
GB/T 35421 物联网标识体系 Ecode 在射频标签中的存储
GB/T 35422 物联网标识体系 Ecode 的注册与管理
GB/T 35423 物联网标识体系 Ecode 在 NFC 标签中的存储
GB/T 36604 物联网标识体系 Ecode 平台接入规范
GB/T 36605 物联网标识体系 Ecode 解析规范
GB/T 38660—2020 物联网标识体系 Ecode 标识系统安全机制
3 术语和定义
GB/T 12905、GB/T 35422和 GB/T 31866界定的术语和定义适用于本文件。
4 缩略语
下列缩略语适用于本文件。
E：物联网标识体系唯一编码（Entity code）
Ecode：物联网标识体系唯一编码（Entity code）
MD：主码(Master Data code)
NDEF：NFC 数据交换格式(NFCDataExchangeFormat)
NFC：近场通信(Near Field Communication)
NSI：编码体系标识（Number SystemIdentifier)
RFID：无线射频识别(Radio FrequencyIdentification)
V：版本（Version)
5 需要考虑的因素
Ecode 标识系统需要考虑的因素包括：
具备兼容性，应能兼容其他不同标识体系；
具备可扩展性，以适应物联网中对象数量和层级的变化；
全面涵盖各领域有物品编码需求的各类对象，保证编码空间充足，可对行业领域内不同物理实体和逻辑对象进行唯一标识；
采用开放式、松耦合的标识注册解析和管理方式，可根据行业领域具体情况，开展分布式注册、解析和管理，并可与外部互连互通；
涵盖标识对象、标识分配、系统解析、管理流程与管理制度等内容；
一具备完整的技术体系，要素齐全，结构合理，可操作性强，可用性强。
6 应用架构

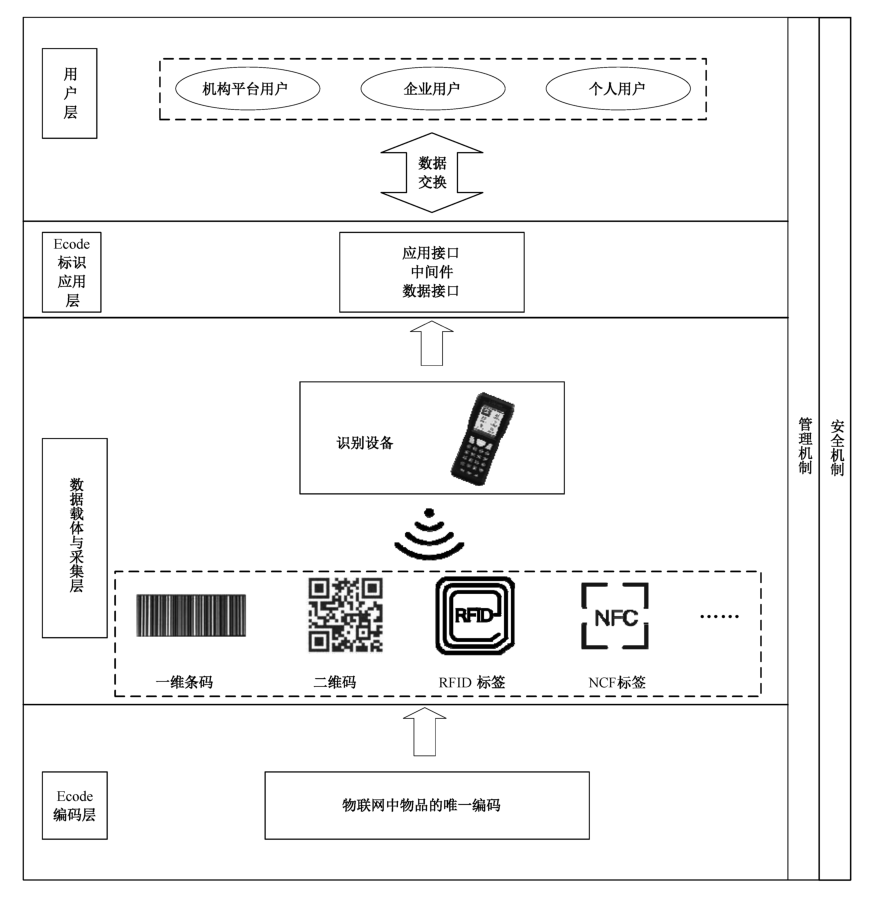

Ecode 标识应用架构由 Ecode 编码层、数据载体与采集层、Ecode 标识应用层、用户层以及管理机制和安全机制组成，见图1。
图1 Ecode 标识系统应用架构
Ecode 标识系统应用架构的内容如下：
Ecode 编码层为 Ecode 标识系统应用架构的底层部分，包括 Ecode 编码的编码规则和编码类型等；
数据载体与采集层为架构的承载、存储和采集部分，包括 Ecode 在一维条码、二维码、RFID 标签、NFC 标签中的存储等以及 Ecode 的采集识别；
Ecode 标识应用层为顶层应用部分，包括平台接口，并针对不同的业务需求，提供不同的服务；
用户层包括机构平台用户、企业用户和个人用户；
管理机制：涵盖整个架构流程，提供编码管理功能，包括注册信息维护、编码数据维护、编码下载、管理V十 NSI 等功能；
安全机制：涵盖整个架构流程，包括 Ecode 编码一般安全准则、应用安全准则、安全评估等，应符合 GB/T 38660—2020。
7 编码结构
Ecode 编码结构依据 GB/T 31866的有关规定。
8 数据载体与存储
8.1 总则
Ecode 编码可存储于一维条码、二维码、RFID 标签、NFC 标签等多种数据载体中。采用一维条码、二维码、NFC 标签作为载体时，通常将“E=V十 NSI 十 MD”整体写入标签中。采用 RFID 作为载体时，可根据标签空口协议和标签存储结构的不同进行具体规定。Ecode 编码的采集，应根据载体形式，使用对应的自动识别数据采集工具。
8.2 一维条码中的存储
一维条码标识采用128条码表示，具体表示方法应符合 GB/T 35419规定，从左往右依次为左侧空白区、起始符、Ecode 起始符、Ecode、符号校验字符、终止符、右侧空白区，符号结构应符合 GB/T 18347，见表1。
表1 Ecode 在一维条码中存储的符号结构
| 字符段 | 字符代码 | 说明 | 依据 |
|---|---|---|---|
| 左侧空白区 | 位于条码符号最左侧的与空的反射率相同的区域， | ||
| GB/T 18347其最小宽度为10个模块宽起始符由3个条和3个空，共11个模块组成 | |||
| GB/T18347Ecode 起始符E=版本V，编码体系标识 NSI，主码 MD | |||
| GB/T 31866符号校验字符 | |||
| GB/T 18347计算规则参照 GB/T 18347终止符由4个条和3个空，共13个模块组成 | |||
| GB/T 18347位于条码符号最右侧的与空的反射率相同的区域，右侧空白区 | |||
| GB/T 18347其最小宽度为10个模块宽 |
示例：
E=100036901234567892
8.3 二维码中的存储
在二维码中存储时，其存储区域从逻辑结构上分为唯一标识区、属性区和用户区，各分区的存储内容见表2，相关存储规则依据 GB/T 35420的规定。
Ecode 在二维码中存储的逻辑分区存储内容分区必要性必选唯一标识区 Ecode 编码属性区可选数据内容标识符及其对应的属性制用户区可选用户自定义数据示例：
某企业生产的某一袋装食盐商品条码是6901234567892，根据 GB/T 31866规定的编码结构，选择版本1，NSI 为0003。因此，商品条码6901234567892的 Ecode 编码结构为100036901234567892，其在二维条码 QR 码和汉信码中的存储示例如下图所示。
以 QR 码为载体的 Ecode 符号表示示例以汉信码为载体的 Ecode 符号表示示例
8.4 RFID 标签中的存储
RFID 标签中的 Ecode 存储，符合 GB/T 35421的规定。
8.5 NFC 标签中的存储
Ecode 在 NFC 标签中存储符合 GB/T 35423的规定。
标识应用
9.1 总则
Ecode 标识系统的运行机制由 Ecode 平台与机构平台用户、企业用户、个人用户之间的交互组成。
机构平台用户，为某一行业或领域的综合性用户，在获得 Ecode 编码后，具有向企业用户下发编码的权力。企业用户，为任何合法的生产企业、集成商、解决方案提供商等。个人用户，为普通互联网用户。

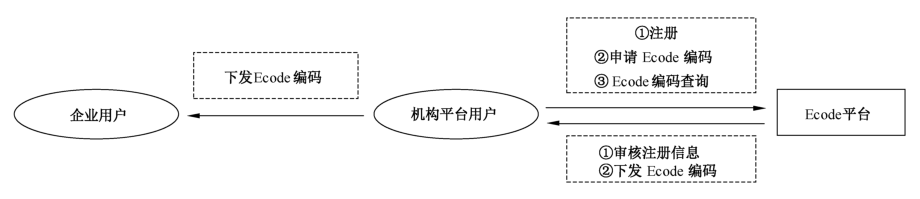

图2 展示了机构平台用户与 Ecode 平台和企业用户之间的交互关系。机构平台用户可在 Ecode 平
台进行注册、申请 Ecode 编码、进行编码查询；Ecode 平台，负责审核机构平台用户的注册信息、下发 Ecode 编码；机构平台用户可以向企业用户下发 Ecode 编码。
图2 机构平台用户与 Ecode 平台、企业用户之间的交互关系图

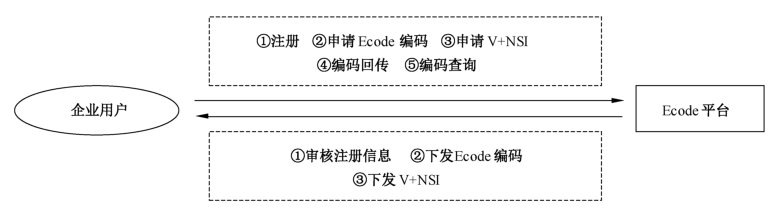

图3 展示了企业用户与 Ecode 平台之间的交互关系。企业用户可在 Ecode 平台进行注册、申请
Ecode 编码、下发V十 NSI。
图3 企业用户与 Ecode 平台之间的交互关系图

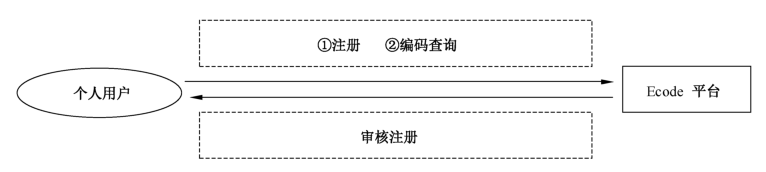

图4 展示了个人用户与 Ecode 平台之间的交互关系。个人用户可在 Ecode 平台进行注册、编码查
询；Ecode 平台，负责审核个人用户的注册信息。
图4 个人用户与 Ecode 平台之间的交互关系图
9.2 注册
Ecode 编码注册与管理，依据 GB/T 35422的规定。完成 Ecode 注册后，申请者可申请 Ecode 通用编码或 Ecode 标头V+NSI。
9.3 编码的申请
9.3.1 Ecode 通用编码的申请
Ecode 通用编码申请流程如下：
申请者通过 Ecode 网站在线申请 Ecode 通用编码；
b)申请者应根据应用需求，选择合适的编码长度和编码申请数量；
c)申请者可多次申请 Ecode 通用编码。
9.3.2 V+NSI 编码的申请
Ecode 标头申请时，申请者通过 Ecode 平台在线申请 Ecode 标头，国家物品编码管理机构应按照 GB/T 35422进行审核。审核通过后，根据申请者编码的结构以及长度，为其分配相应的V十 NSI。当申请者编码系统与 Ecode 平台完成对接后，即可在 Ecode 平台中进行该申请者商品的查询和应用服务。
9.4 编码信息的回传
企业用户将 Ecode 编码使用到产品后，将所携带的产品信息回传到 Ecode 平台，可采用在线方式和上传附件的方式回传编码信息。
9.5 查询与回溯
Ecode 平台提供编码查询模块，具备 Ecode 编码查询、商品查询和快递查询的功能。服务平台还面向企业用户提供在线产品追溯功能。
9.6 解析
Ecode 编码解析依据 GB/T 36605的规定。
Ecode 注册解析系统提供备案数据库，具备存储已完成注册的注册者信息、已授权使用的标识符等信息的功能。宜提供注册申请受理、审核、审批、公示和发布等注册管理功能。
9.7 平台接入
Ecode 平台提供 Web 方式和接口方式两种接入方式。Web 方式接入为用户登录 Ecode 平台后，通过平台 Web 页面功能实现接入。接口方式接入为用户或为企业提供 Ecode 编码服务的第三方平台采用 HTTP 协议接口方式实现接入。接入方式依据 GB/T 36604的规定。
10 管理机制
10.1 Ecode 管理机构
Ecode 的注册和管理机构为国家物品编码管理机构，其职责为负责管理 Ecode 编码的注册和申请，维护 Ecode 注册信息和编码数据。
10.2 注册信息维护
申请者注册信息发生变化时，可向国家物品编码管理机构提交更改申请。国家物品编码管理机构对已注册申请者的信息进行定期核实，当已申请的 Ecode 标头对应的编码方案不再使用时，该 Ecode 标头将标记为删除，标记为删除的 Ecode 标头不再用于新申请者。
10.3 编码数据维护
编码数据的维护，包括维护 Ecode 通用编码和 Ecode 标头，不重复分配 Ecode 通用编码和 Ecode 标头。申请者不转让 Ecode 通用编码和 Ecode 标头。
10.4 编码的下载
用户根据已经分配的认证码和编码申请接口返回的文件标识码，对编码文件进行下载。下载后的编码文件，可在进行解压操作后，以记事本形式打开。
10.5 管理V+NSI
企业用户登录 Ecode 平台后，在管理中心，可查询V十 NSI 的注册进度，添加主体代码，生成 Ecode 编码。
11 安全机制
规定。
