数据API+百度SugarBI，搭建可视化看板

通过数据 API 可以把草料收集到的数据推送到百度 SugarBI，搭建自定义的可视化看板。SugarBI 是百度研发的付费可视化工具（基础版 480 元/年），已与草料打通，看板可内嵌到草料小程序中直接跳转访问。

适用于需要把草料的二维码、表单、状态、计划等数据接入 BI 工具，做更灵活的数据分析和大屏展示的场景。

一、案例效果​

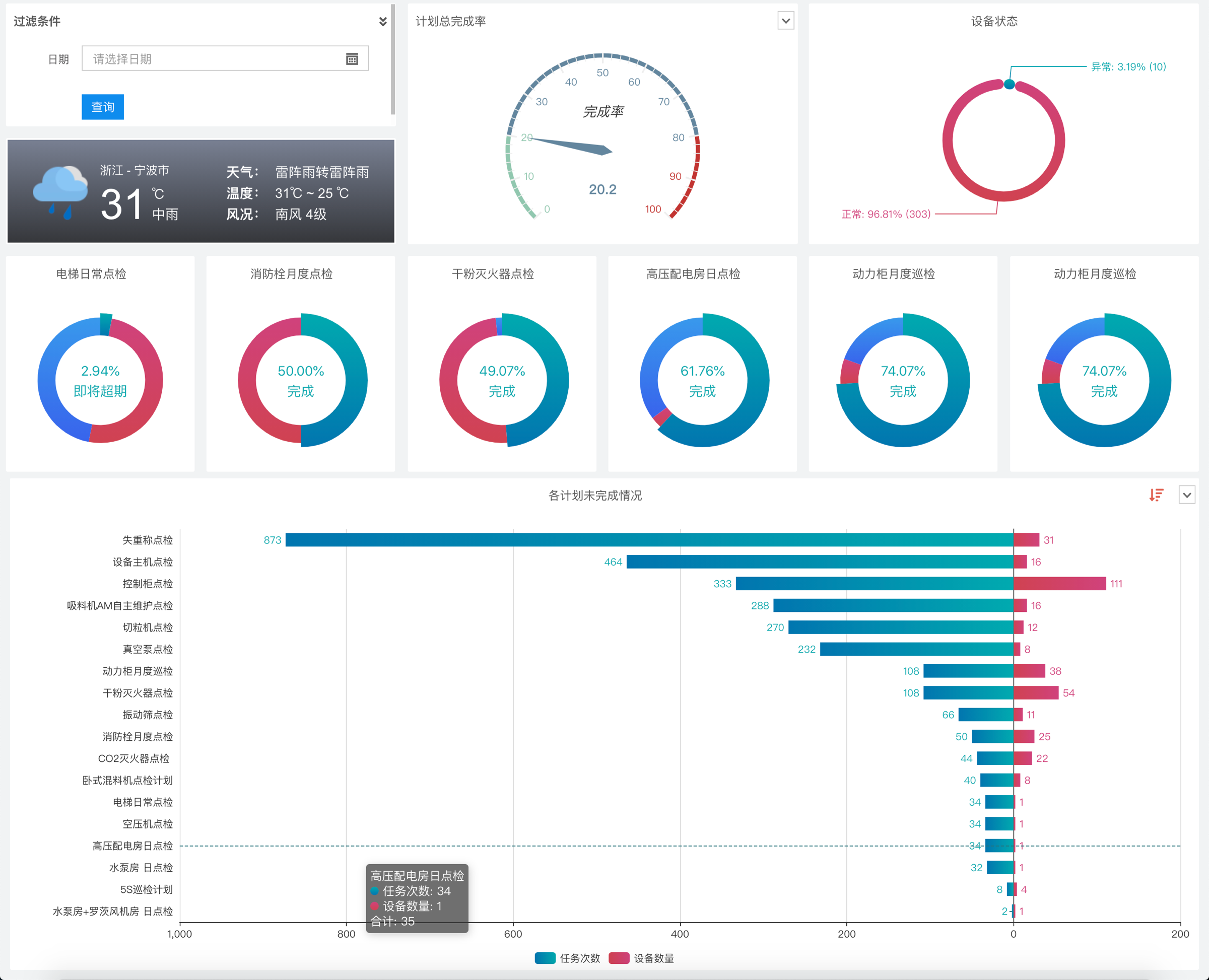

1. 设备状态与巡检计划完成情况分析​

可查看计划完成率和未完成数量，点击图表可查看详细的设备清单，支持按日期筛选。查看示例

设备状态分析图

2. 出入库库存统计与明细查询​

支持输入品类名称，查询当前库存与出入库数量。查看示例

库存统计图

更多案例效果：可视化看板案例合集

二、使用前须知​

上面这些看板是通过草料的数据 API 功能 + 百度 SugarBI 制作的。

1. 数据 API 功能介绍​

草料提供了官方数据库功能，平台中的码数据、表单数据、状态数据、计划数据等，会实时同步到你账号对应的阿里云数据库。用外部 BI（数据分析）工具连接此数据库，即可搭建各类看板。查看官方数据库说明

注：数据是按你在草料中已设置的功能来推送的。例如：设置了状态功能，会推送 code_state（码的状态数据）；创建了计划并执行，会推送 code_task_log（计划完成情况）。未设置相关功能或暂无数据产生时，对应的数据表不会推送。

建议在二维码已有数据产生后再来搭建看板，看板里的内容才会完整。

2. 百度 SugarBI​

SugarBI 是百度研发的数据可视化工具。价格相对便宜（基础版 480 元/年），数据实时更新，并提供 1 个月的免费试用。

三、应用教程​

1. 开启草料的官方数据库​

登录草料后，在后台左侧「数据管理」→「数据 API」中选择「官方数据库」（前往使用）。

草料官方数据库界面

官方数据库申请成功后，会得到类似以下的数据库信息（请以实际开通信息为准）：

  • 类型：MySQL 5.7
  • 主机：rm-bp1m4fy8d66u3c6xmbo.mysql.rds.aliyuncs.com
  • 端口：3306
  • 数据库名：cli_13268724（示例）
  • 用户名：cli_13268724（示例）
  • 密码：ekiji17jd02jk9md（示例）

2. 注册并使用百度 SugarBI​

3. 百度 SugarBI 视频教程​

视频教程分上下两篇：

  • 上篇：介绍数据分析的流程和准备工作（约 5 分钟）。
  • 下篇：介绍使用百度 SugarBI 制作报表（约 15 分钟）。

4. 连接百度 SugarBI 图文教程​

基本流程：连接数据源 → 创建数据模型 → 制作报表 → 预览和分享。

4.1 连接数据源​

在 SugarBI 中选择「资源中心」→「数据管理」→「数据源」→「添加数据源」，类型选择 MySQL 5.X，填入草料提供的官方数据库信息，添加即可。

SugarBI连接数据源界面

4.2 创建数据模型​

数据模型用于后续图表中的数据展示。选择「数据模型」→「新建数据模型」，创建过程中会用到草料数据 API 中的数据表。查看数据表说明

创建数据模型界面

新建数据模型后会进入模型的编辑页面，左侧列出数据源中的所有数据表，把要分析的数据表拖拽至中间区域。

拖动数据表至分析区域

下面是几个常用的数据模型：

模型一：设备状态分析

base_codeinfo（码的基本信息表）关联 code_state（码的状态表），得到各设备的状态值与更新时间，用来分析状态分布。

设备状态分析模型

模型二：计划完成情况

code_task_log（计划执行情况表）左关联 base_codeinfo（码的基本信息表），得到计划完成情况及对应的码信息。

计划完成情况模型

模型三：批量码分析

template_XXXXXX（批量码信息表）左关联 table_dXX（表单数据表）和 code_state（码的状态表）。template_XXXXXX 可以获取到码的可变内容信息。

故障上报表截图

模型四：串联后续表单记录

例如故障上报的记录里添加了维修记录表单，把这两条记录串联起来得到完整的信息。添加后续动态功能介绍

用 table_dxx（故障上报表）左关联 table_dxx（维修记录表单），关联条件是「记录编号」和「来源编号」。如果还有更多后续表单，可以继续左关联此表单。

维修记录表单截图

4.3 创建报表​

SugarBI 可制作报表和大屏，这里以报表为例，大屏同理。两者的区别：大屏是一屏显示，各图表可精细编辑；报表是上下浏览，内容更多，便于内部分享分析。

报表创建界面

4.4 增加图表并绑定数据​

在报表编辑器中，通过页面顶部的工具栏新增一个图表（如环形饼图）。

新增图表工具栏

按以下步骤把数据模型中的字段绑定到环形饼图上：

  1. 点击选中要操作的环形饼图，页面右侧的「控制面板」会展示该图表的配置项。
  2. 选择要使用的数据模型。
  3. 把 code_task_log 表中的状态维度字段拖拽至「扇区名称」。
  4. 把记录数度量字段拖拽至「扇区大小」，环形饼图会自动按计划完成情况汇总已检/未检数据。
  5. 可拖动图表位置、调整大小；也可以向页面中新增其他图表，操作与饼图一致。
  6. 点击页面右上角的「保存」并「退出」即可。

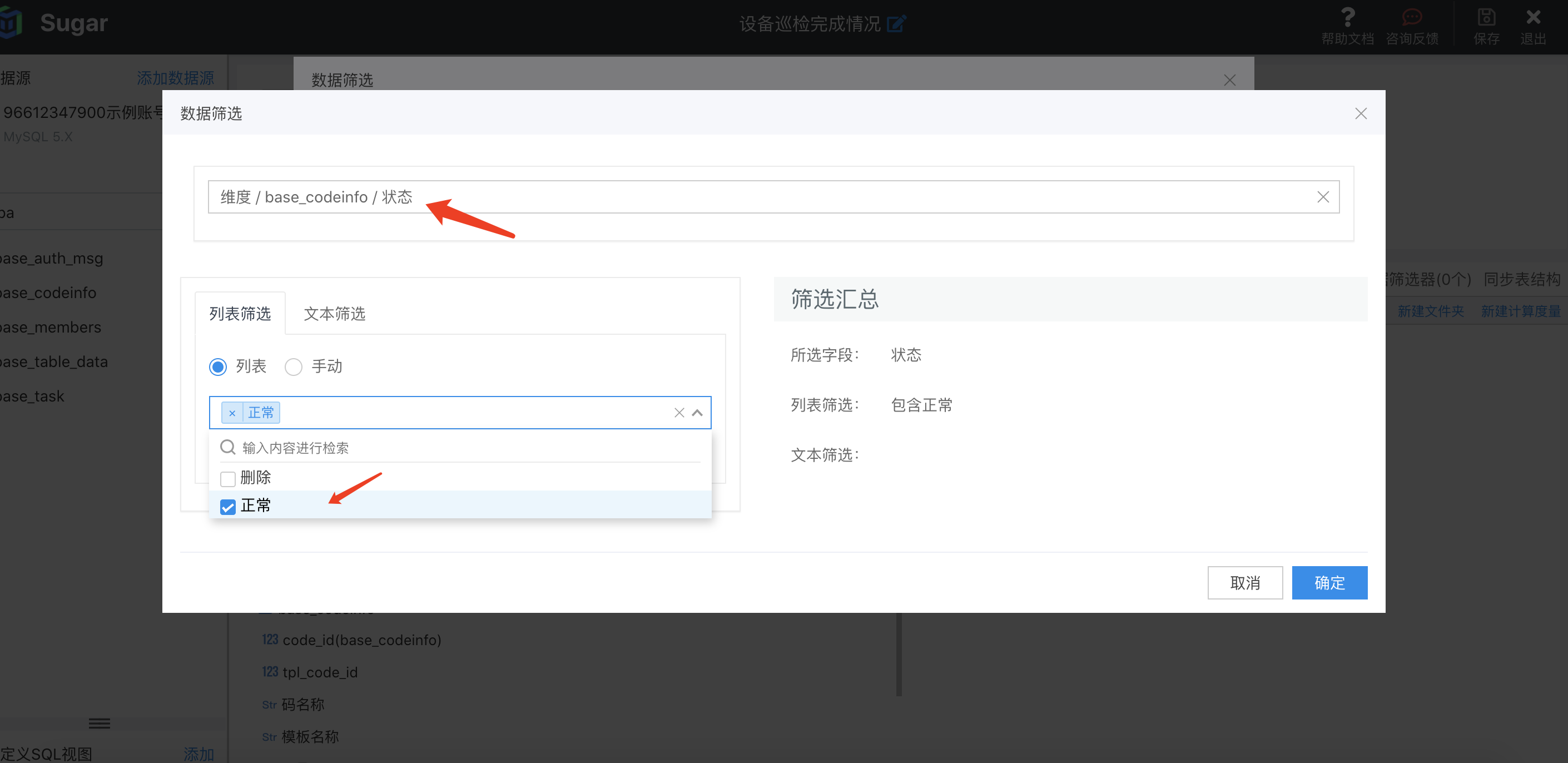

数据绑定操作

4.5 分享使用​

看板搭建完成后即可分享。设置分享（发布）为公开，复制链接即可分享出去。

分享链接界面

四、相关参考​

实际操作中遇到问题，可以 前往草料社区 查看相关讨论或提问，和其他用户互助交流。草料官方顾问和技术也会定期查看并回复。
